Tools per l'utilizzo di sistemi di grafica virtuale ed immersiva con sistemi di supercalcolo remoto per il lavoro cooperativo a livello geografico.
3D_Matrix
L'applicazione, sviluppata con AVS/Express, permette di leggere e visualizzare i dati ascii o binari di matrici 2D e 3D; essendo 3D_Matrix un'applicazione molto generica, le modalita' geometriche di visualizzazione, associate secondo il tipo di matrice, sono le piu' comunemente usate in ambito scientifico.
Lancio dell'eseguibile
L'eseguibile dell'applicazione 3D_Matrix è disponibile in AFS in versione runtime per macchine SGI e Linux; è stata realizzata una procedura di lancio che, in modo trasparente per l'utente, consente di accedere all'applicazione semplicemente digitando da Xterm: matrix3d

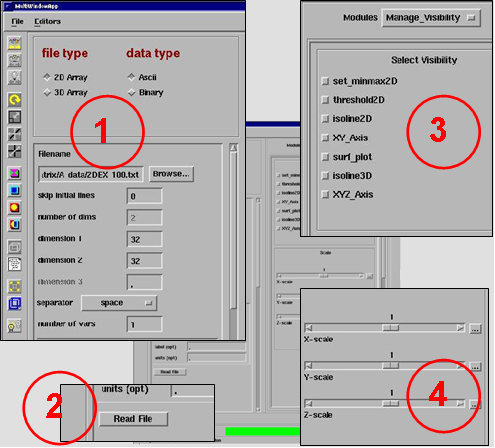

Qui di seguito è riportata l'interfaccia matrix3d
Nella parte 1 vanno, prima di tutto, selezionati il file type (matrice bi o tri-dimensionale) ed il data type (ascii o binary); quindi, tramite la utility Browse (che punta direttamente alla HOME dell'utente) va selezionato il path ed il nome del file che si vuole visualizzare; in dimension 1, dimension 2 e dimension 3 vanno inseriti gli indici di lettura x, y e z della matrice, ciascuno seguito da un ENTER.
All'avvio dell'applicazione, in filename, è gia' selezionato un file di test, per chi volesse provare le diverse modalita' di visualizzazione.
Nella parte 2, premere il bottone Read File per leggere il file selezionato secondo le modalita' precedentemente impostate.
Nella parte 3, sono elencate le modalita' di visualizzazione associate al file type selezionato, che possono essere attivate e disattivate con i pulsanti on/off. Inoltre, e' possibile variare i parametri di ciascuna modalita' accedendo ai pannelli relativi elencati nel menu' Modules.
Nella parte 4,infine, le tre slide-bars consentono di eseguire lungo le tre dimensioni, in modo indipendente, lo scaling dell'immagine 3D visualizzata.
